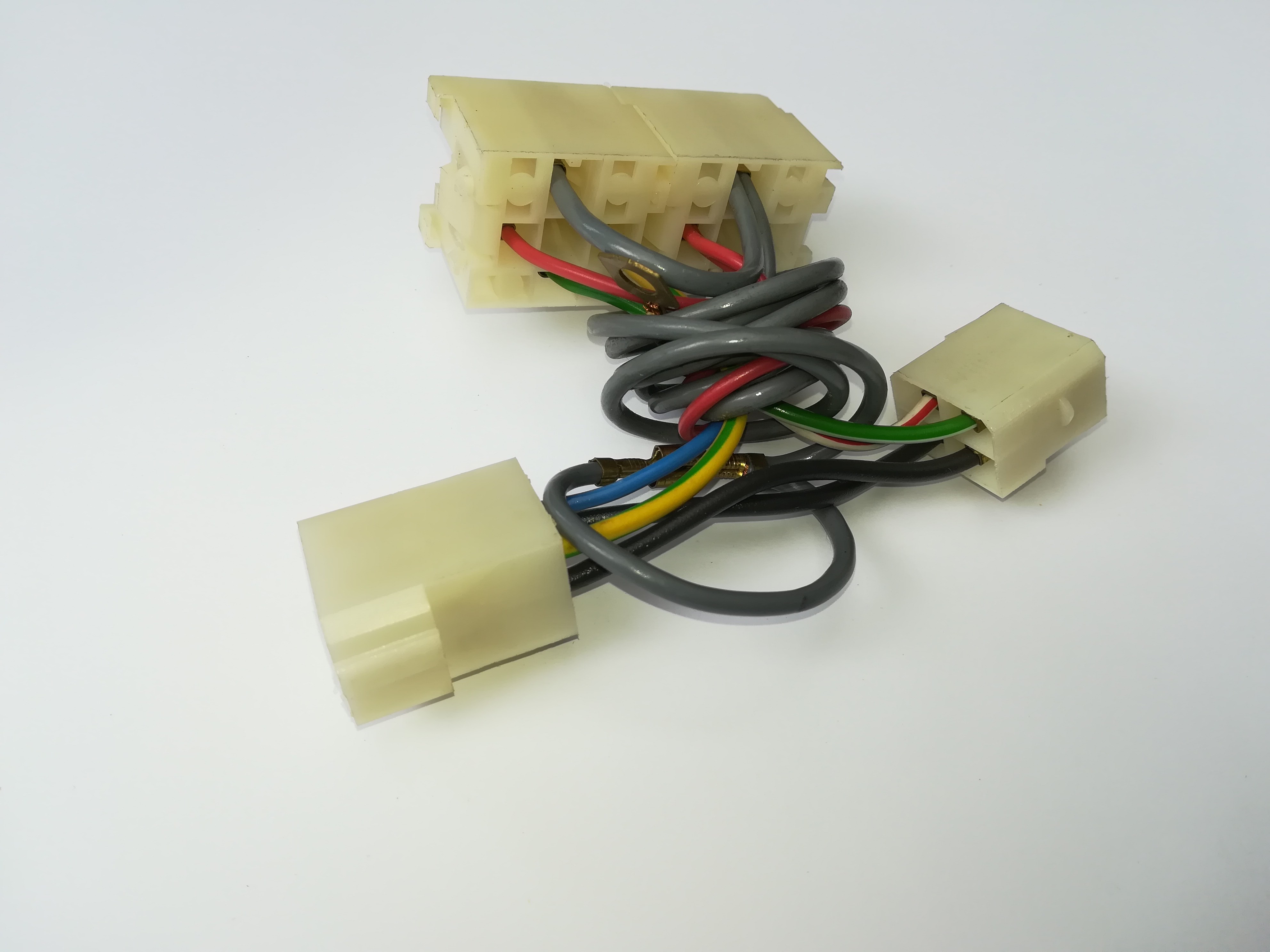

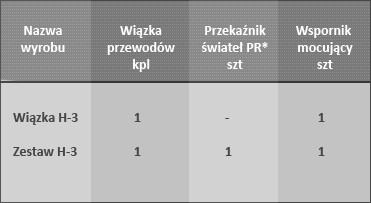

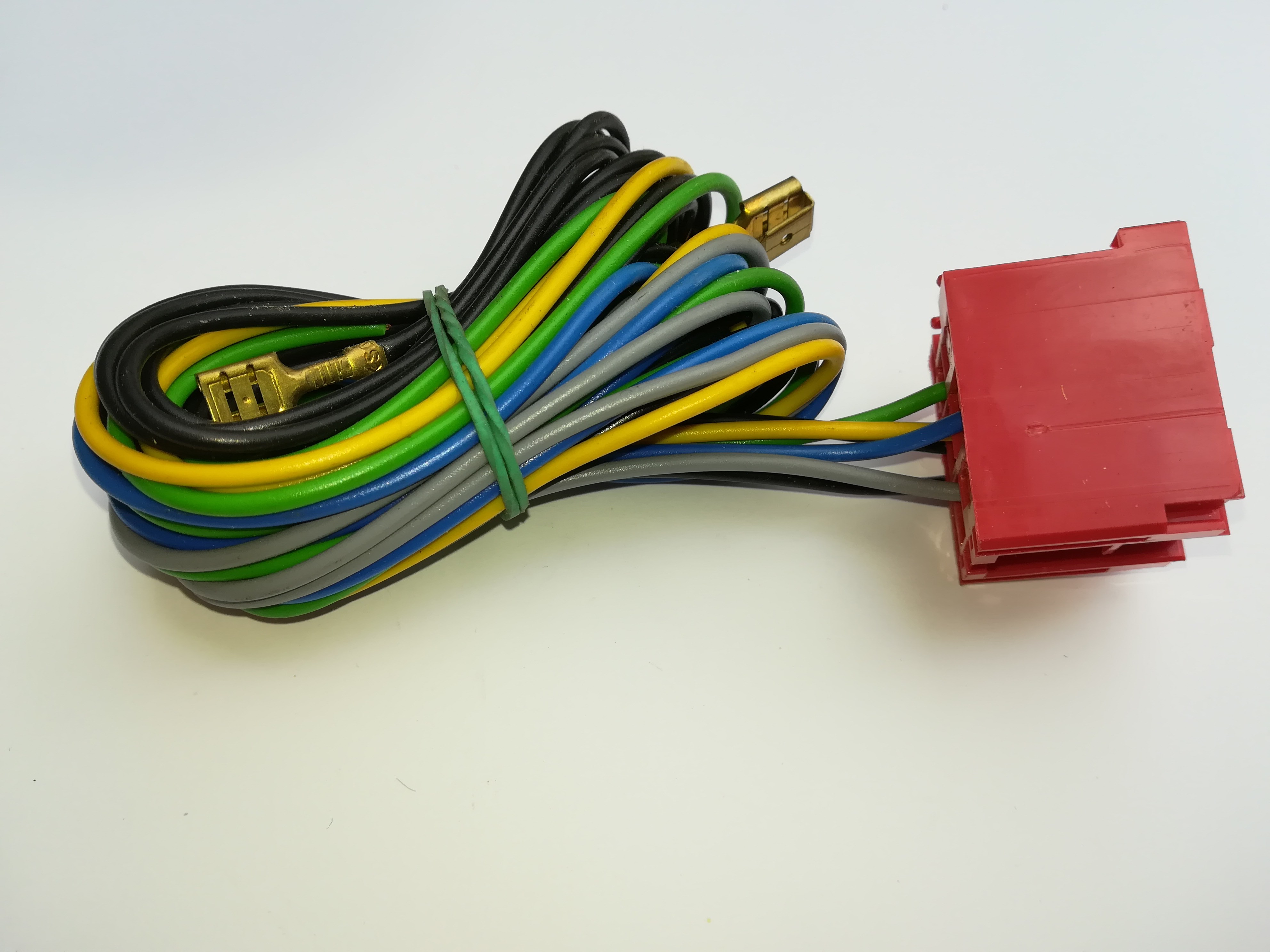

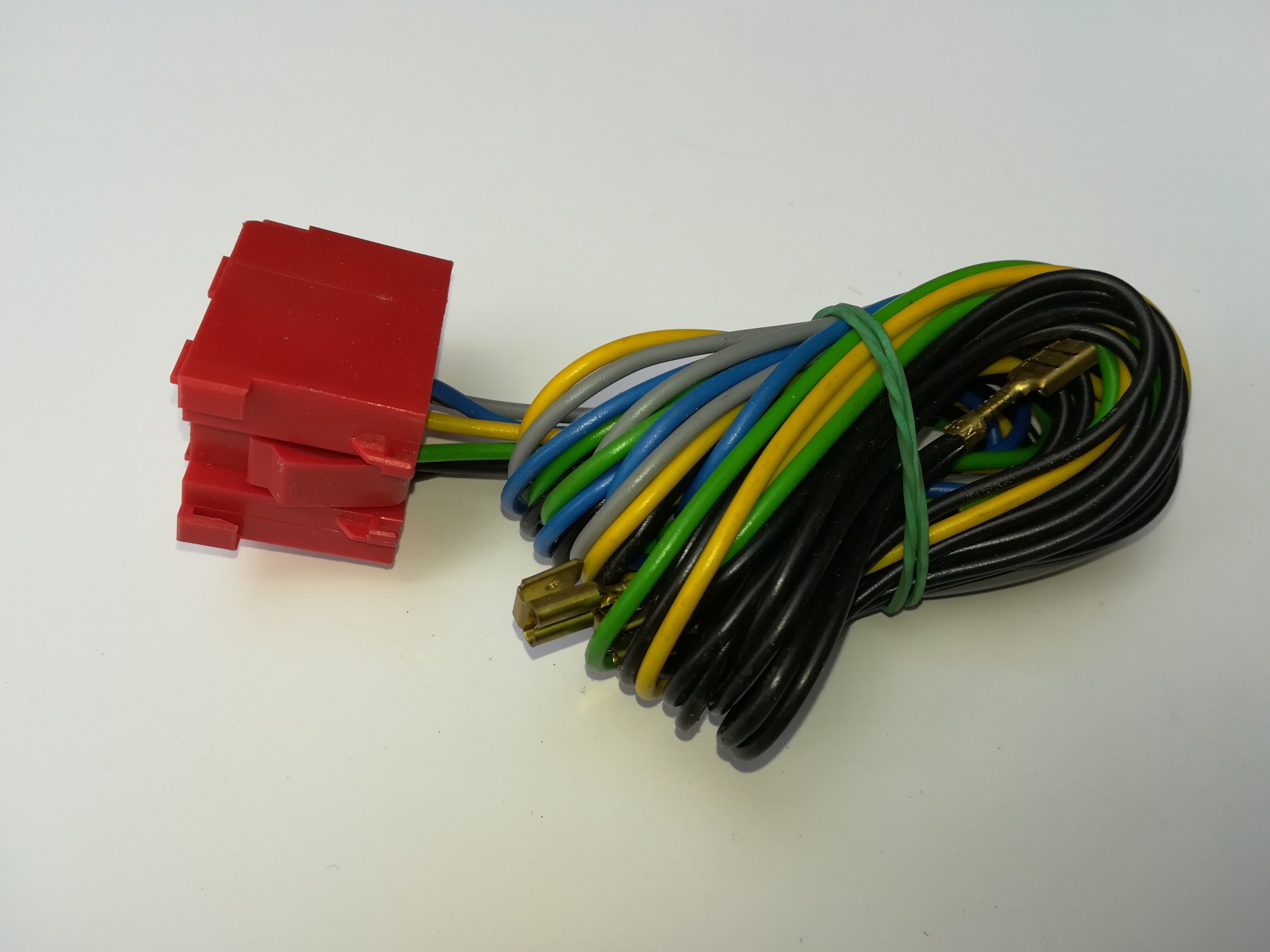

zestaw H-3 , zestaw H-4

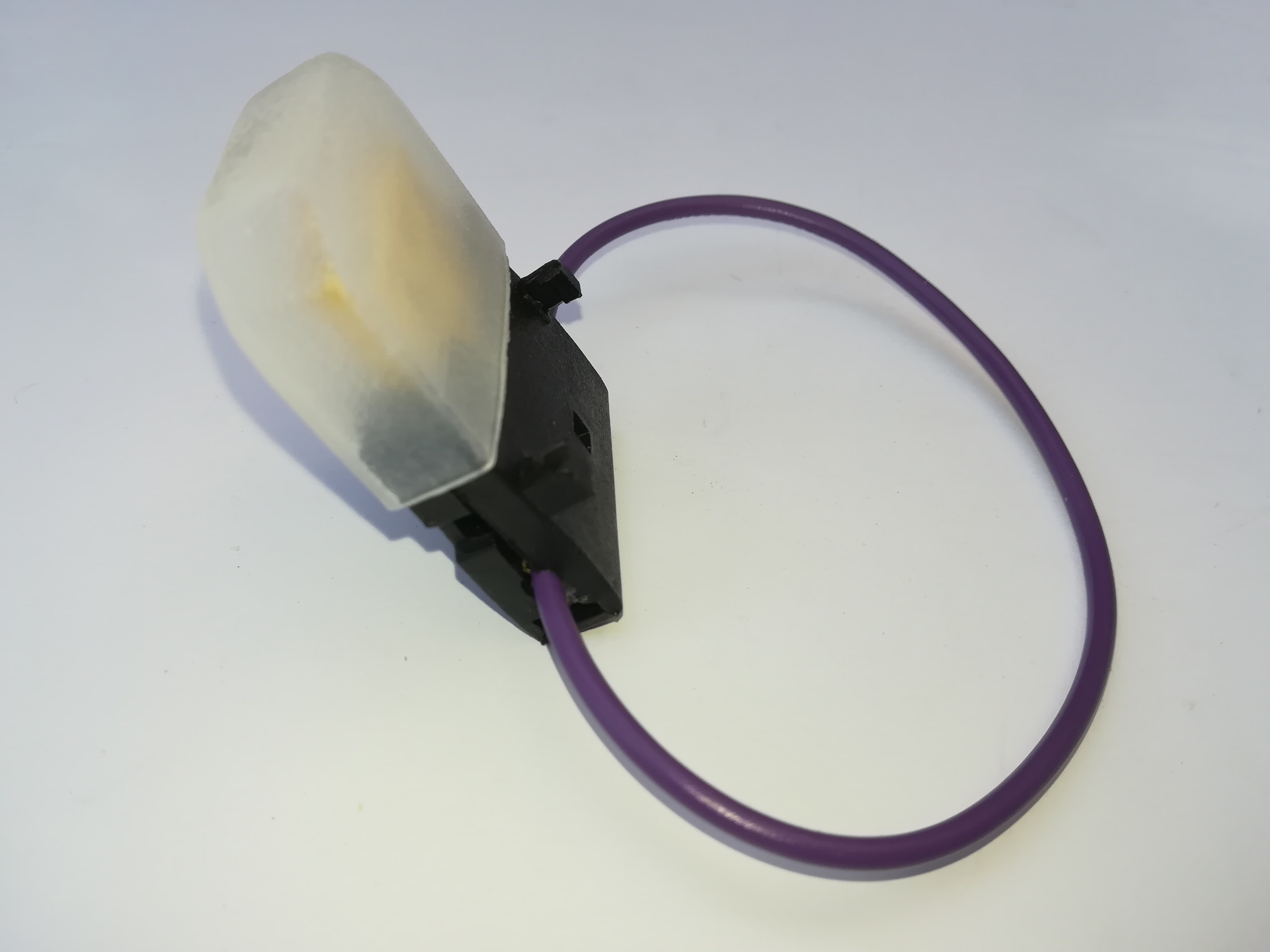

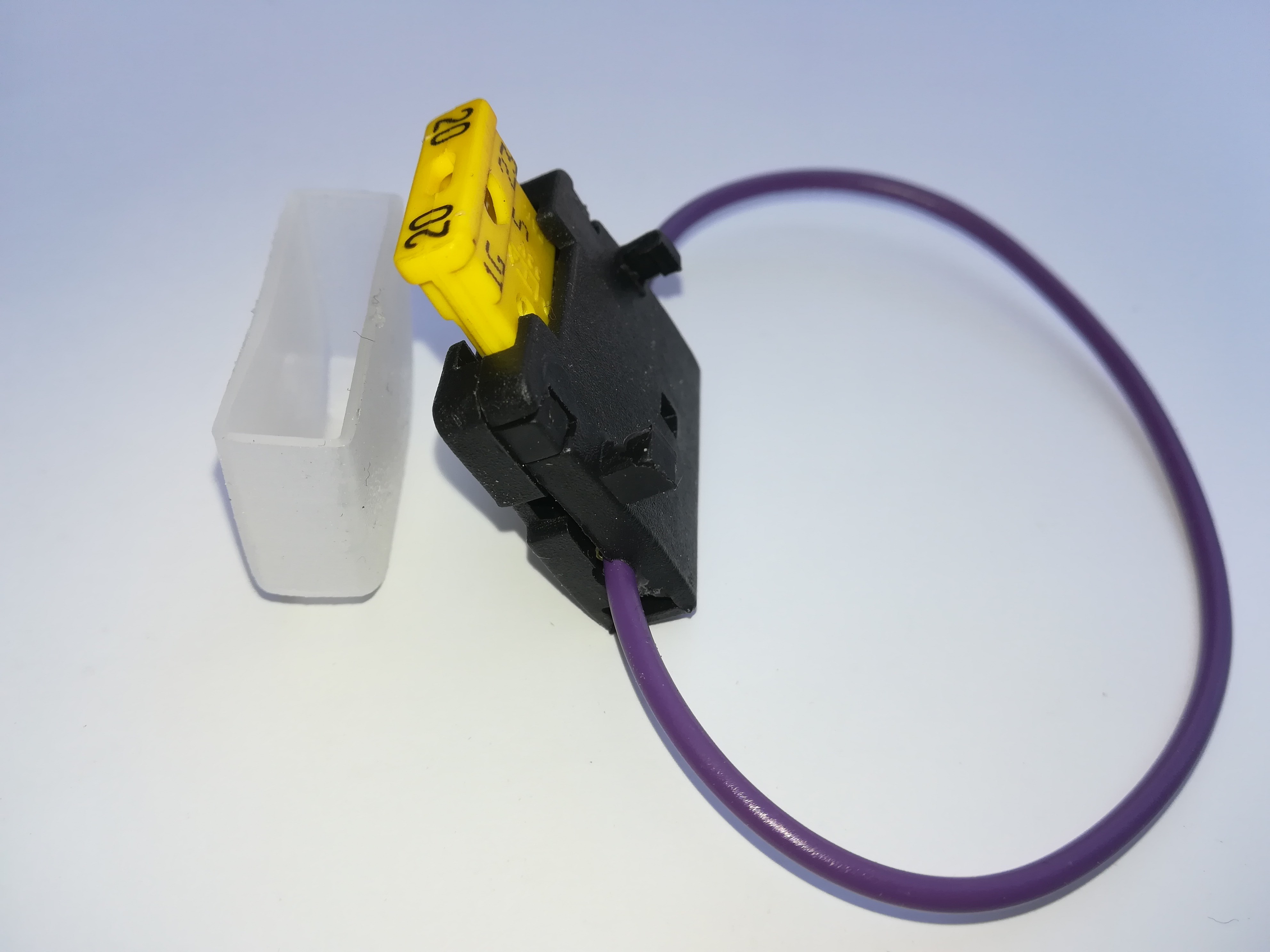

Wykonane z przewodami o przekroju 0.5 , 0.75 ,1, 1.5, 2,5 mm2

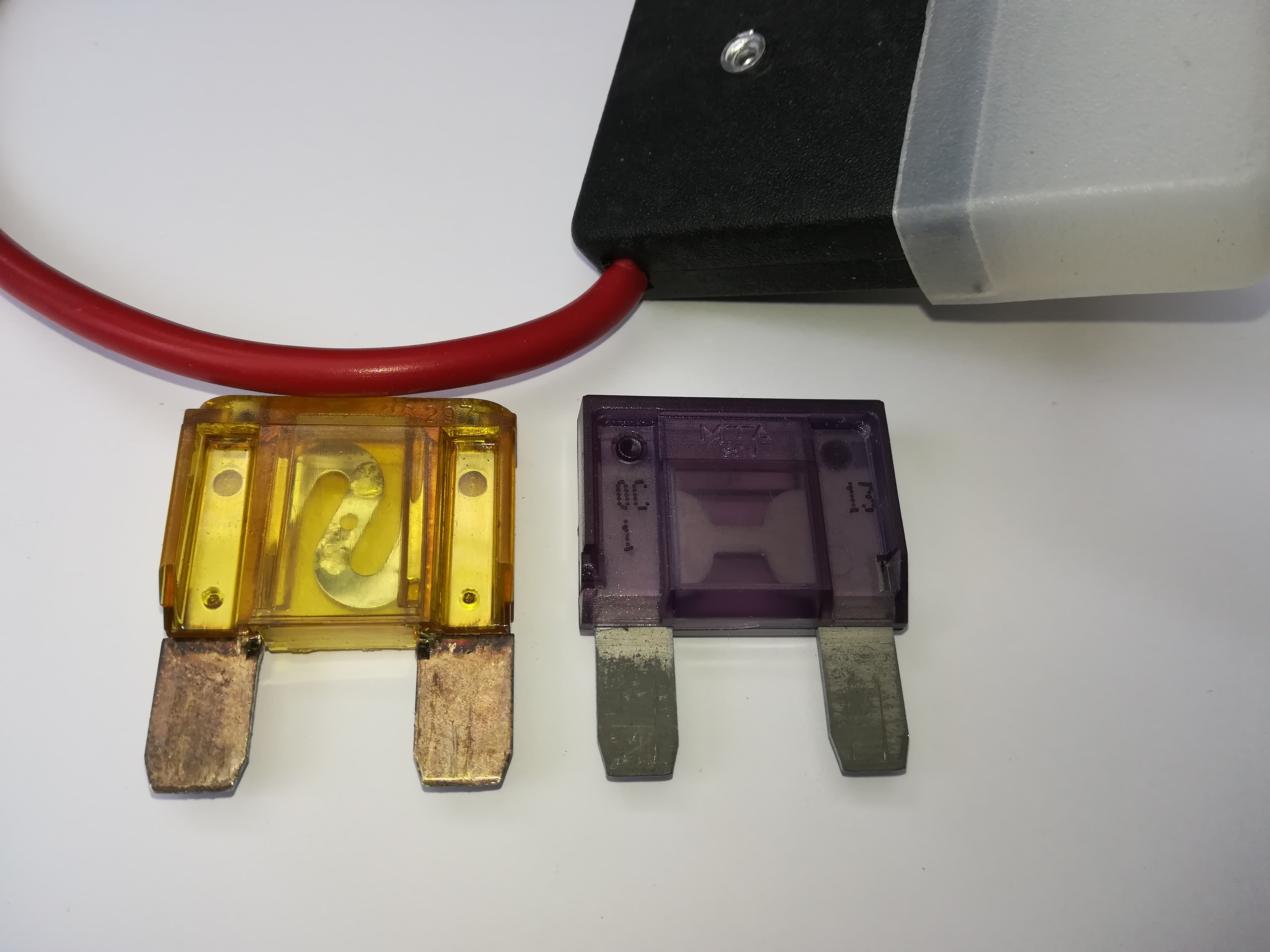

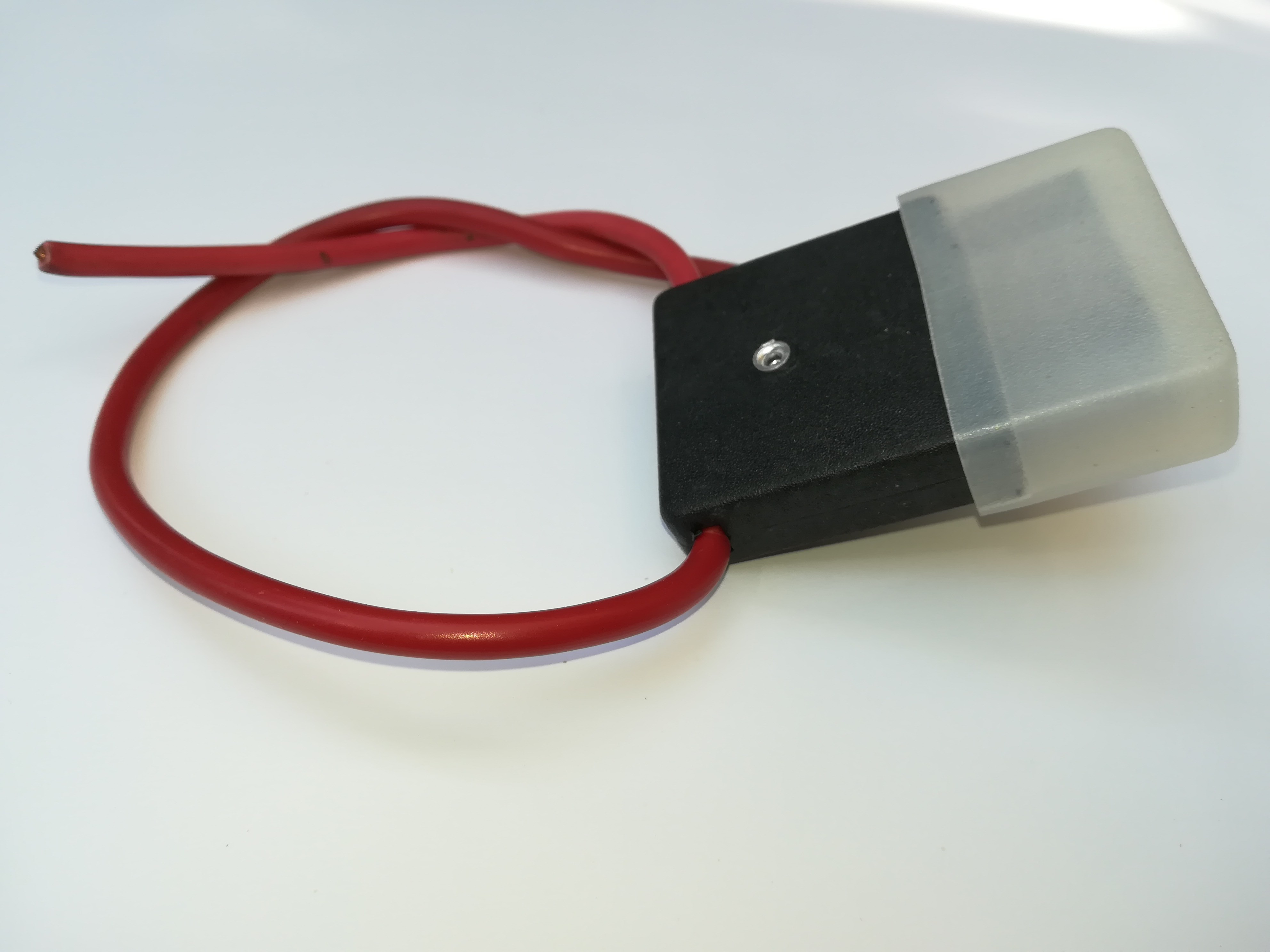

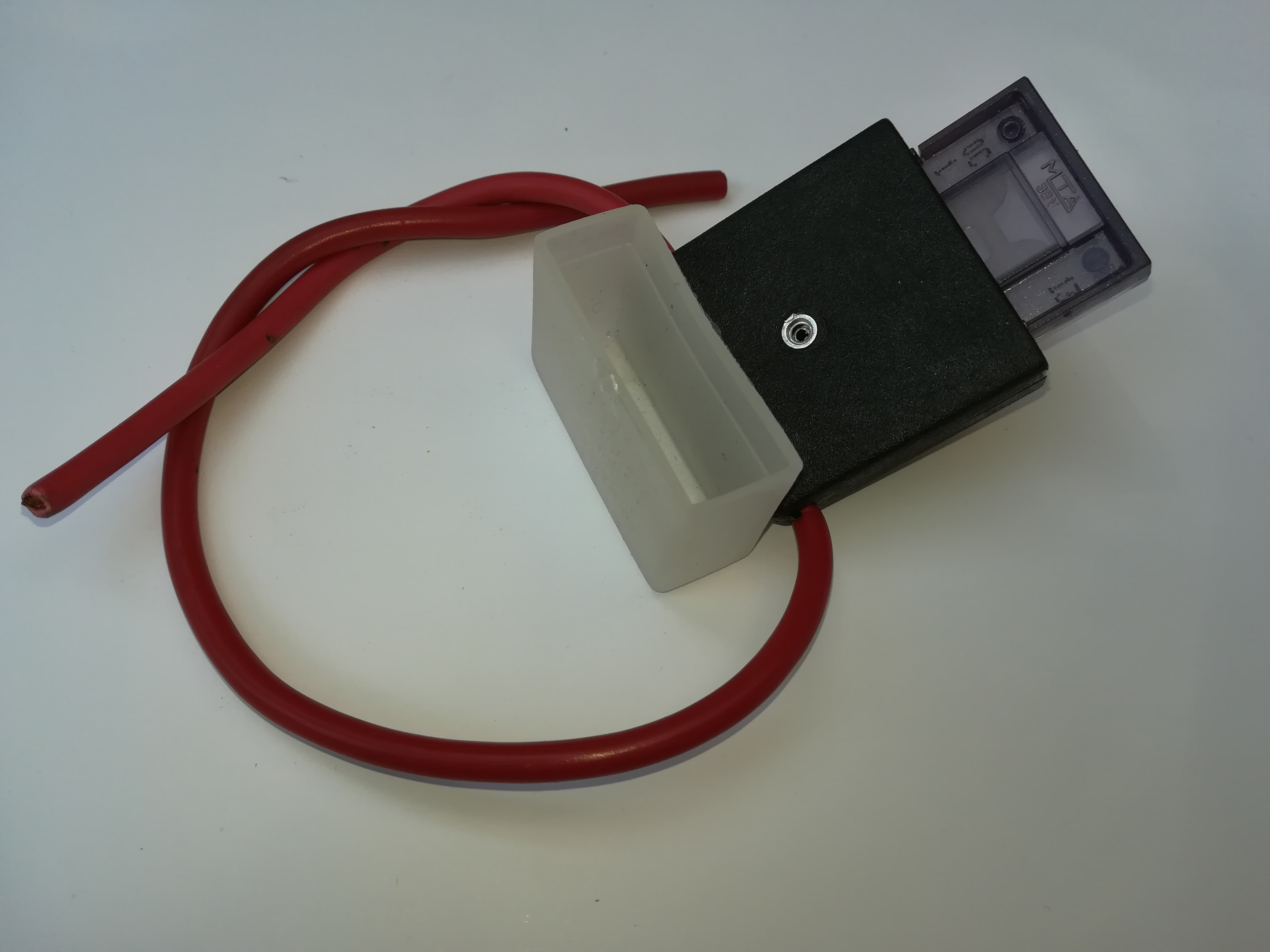

Wykonane z przewodami 2,5 mm2, 4,0 mm2 oraz 6,0 mm2.

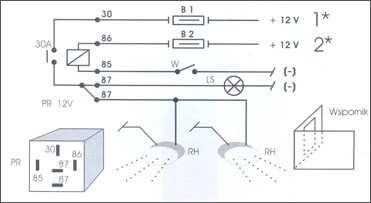

Oznaczenia:
RH - reflektor halogenowy lub światła dziennego
PR - przekaźnik reflektorów
B1 - bezpiecznik 16A
B2 - bezpiecznik reflektorów
LS - lampka sygnalizacyjna reflektorów
W - wyłącznik reflektorów
UWAGA: W przypadku zastosowania wiązki H3 do świateł jazdy dziennej należy:
- dodatni biegun 1* połączyć z wyłącznikiem oświetlenia zewnętrznego (zacisk świateł pozycyjnych)
- dodatni biegun 2* połączyć z wyłącznikiem oświetlenia zewnętrznego (z przełącznikiem świateł mijania-drogowe)
Zastosowanie wiązki H-3 do świateł jazdy dziennej zmniejsza zużycie mocy o 50% w stosunku do mocy pobieranej przez światła mijania.

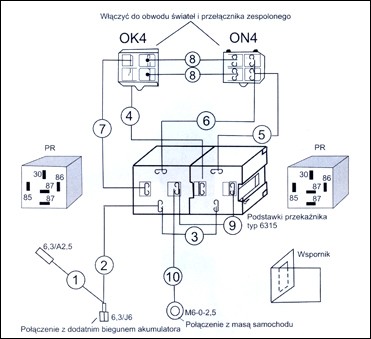

Zestaw służy do włączania świateł mijania i drogowych z żarówkami tradycyjnymi i halogenowymi. Zestaw H-4 należy podłączyć z przegrodą czołową wkrętem samogwintującym.
*PR - Przekaźnik świateł P-541 12V 30A
Zastosowanie zestawu H-4 zwiększa ponad dwukrotnie trwałość przełącznika zespolonego świateł, kierunkowskazów i wycieraczek.
